NE板链式提升机是国内较为先进的一种垂直提升设备,可被广泛用来提升各种散状物料。如:矿石,煤,水泥,水泥熟料,粮食,化肥等,在各工业国家,这类提升机应用极广,由于其高效节能,已成为替代 HL 及 TH 型等环链式提升机的。

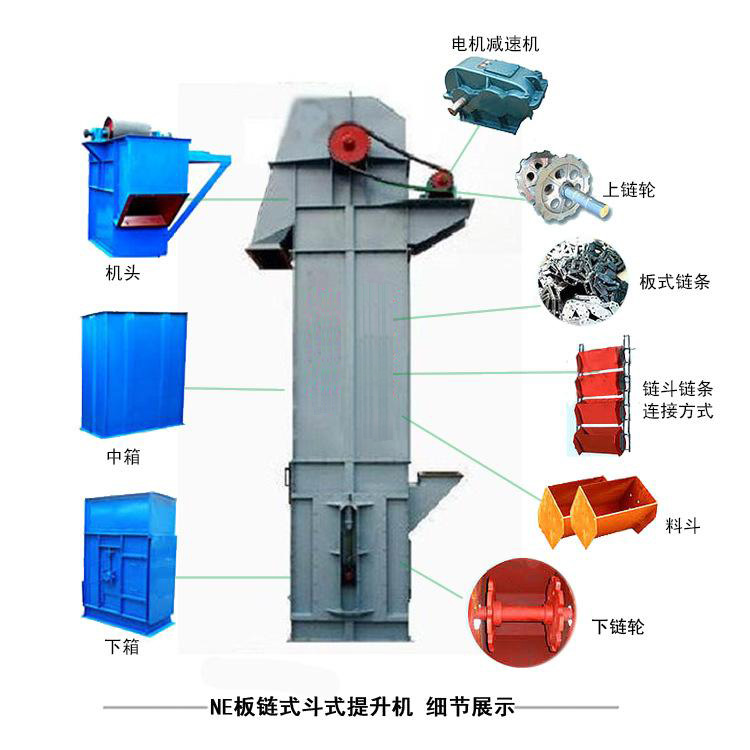

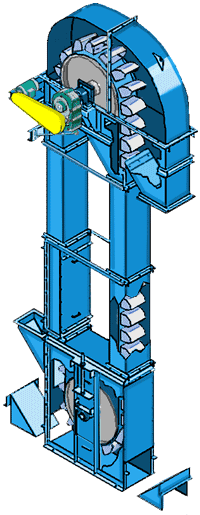

一、NE系列斗式提升机的主要结构
1、运行部件:由料斗和套筒滚子链组成;
2、驱动装置(左、右装配):由驱动平台、驱动组合(减速器、电机、液力耦合装置)、传动链组成;3、上部装置:上部机壳、上罩、卸料口、上轴装置、逆止器;
4、中部机壳:标准节(2m)和非标节(1~1.5m),包括带检视门的中间节;
5、下部装置:下部机壳、进料口、尾轴装置、张紧装置。
二、NE系列斗式提升机的主要特点
1、输送能力大。该系列斗式提升机是***同类提升机中相近结构尺寸输送量较大的提升机,提升量为50m3/h~500m3/h。
2、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料,而且可提升磨琢性较大的物料,要求温度≤200°C。
3、驱动功率小。采取流入式喂料、诱导式卸料,大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少,比环链提升机节省功率30%。
4、提升高度高。采用板链式高强度链条,在额定输送量下提升高度可达60米。
5、操作、维修方便,易损件少。
6、本斗式提升机结构钢性好,精度高。机壳经折边和中间压凸,经焊接后,刚性好且外观漂亮。综合成本低,密封性能好,节能环保且维护少。

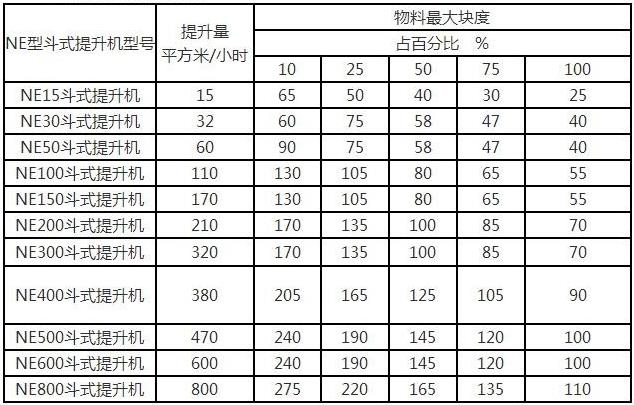

NE提升机参数表
